産業用機器の低損失化に貢献する第3世代SiC MOSFET

  • ショットキーバリアダイオード (SBD) を内蔵し、低い逆導通VDSF特性を実現しオン抵抗RDS (ON) の変動を抑制
  • 導通損失とスイッチング損失の関係を示す性能指数RDS (ON)×Qgdを低減
  • 広いゲート・ソース間電圧VGSS規格範囲

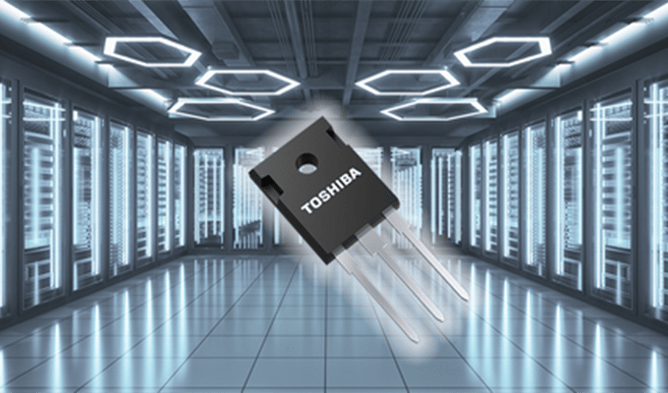

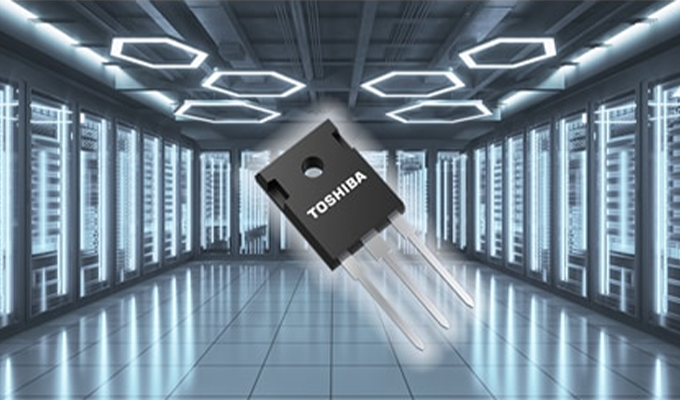

第3世代SiC MOSFETは、650V耐圧および1200V耐圧の製品をラインアップしており、サーバー、無停電電源装置 (UPS)、太陽光インバーターなどのアプリケーション向けに使用され、機器の低損失化に貢献します。

3rd-generation-sic-mosfet

特長

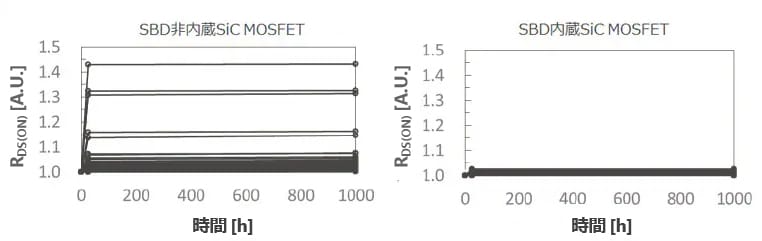

SBDを内蔵し、低い逆導通VDSF特性を実現しオン抵抗RDS (ON) の変動を抑制


第3世代SiC MOSFETでは、逆導通時の順方向電圧VDSFを1.35V (typ.) に低減、また、SBDに通電させることで、SiC結晶中の欠陥が広がることで起こるドレイン・ソース間のオン抵抗RDS (ON)の変動を抑制しました。

built-in-sbd

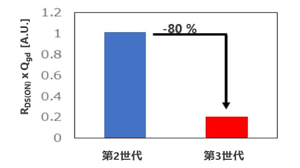

導通損失とスイッチング損失の関係を示す性能指数RDS (ON)×Qgdを低減


第3世代品は、セル構造を最適化したことにより、第2世代品と比べて、RDS (ON)×Qgd80%低減[注]

comparison

測定条件
RDS (ON): VGS=18V、ID=20A、Ta=25°C
Qgd: VDD=800V, VGS=18V、ID=20A、Ta=25°C
(2022年5月、東芝デバイス&ストレージ株式会社比)

広いゲート・ソース間電圧VGSS規格範囲


VGSSの規格範囲が-10~25V
他社製品と比較して広いため、駆動電圧に対してマージンを広く取ることができゲートドライブ設計が容易になります。
(推奨駆動電圧: VGS_on=18V、VGS_off=0V)

アプリケーション



  • 産業モーター
  • AC-DC / DC-DC コンバーター
  • PFC回路
  • エナジーストレージシステム
  • 太陽光インバーター
  • 無停電電源装置(UPS)
  • バッテリーチャージャー

製品ラインアップ(VDSS=650V / 1200V)

VDSS=650V

パッケージ TO-247  TO-247-4L(X) TOLL DFN8x8
RDS(ON)
Typ.
(mΩ)
to-247 to-247-4lx toll dfn-8x8
15 TW015N65C TW015Z65C - -
27 TW027N65C TW027Z65C TW027U65C TW031V65C
48 TW048N65C TW048Z65C TW048U65C TW054V65C
83 TW083N65C TW083Z65C TW083U65C TW092V65C
107 TW107N65C TW107Z65C - TW123V65C



VDSS=1200V

パッケージ TO-247  TO-247-4L(X)
RDS(ON)
Typ.
(mΩ)
to-247 to-247-4lx
15 TW015N120C TW015Z120C
30 TW030N120C TW030Z120C
45 TW045N120C TW045Z120C
60 TW060N120C TW060Z120C
140 TW140N120C TW140Z120C
