民生・産業用機器の小型・低消費電力化に貢献するNチャネル＋Pチャネル構成のデュアルMOSFET
- Nチャネル/PチャネルMOSFETのRDS(ON)が低く、値がほぼ同等
- 基板実装面積の削減に貢献する
- 小型・高許容損失パッケージ採用
製品説明
民生・産業用機器向け単相ブラシレスDCモーターやブラシ付きDCモーターの制御。電源ラインのロードスイッチなどの用途に適した、30V耐圧Nチャネル＋Pチャネル構成のデュアルMOSFET「SSM6L826R」が製品化されました。
新製品SSM6L826Rは、フラットリードによりチップ搭載能力が向上したTSOP6Fパッケージ(2.9×2.8×0.8mm)が採用されています。これによりNチャネルMOSFETは46mΩ(max)(VGS=10V)[注1]、PチャネルMOSFETは45mΩ(max)(VGS=10V)[注2]と低いドレイン・ソース間オン抵抗(RDS(ON))となっており、小型化と低消費電力化を両立しています。
また、NチャネルMOSFETとPチャネルMOSFETのオン抵抗がほぼ同等であるので、導通損失もほぼ同等となり設計が容易になります。さらに、独立端子のNチャネルMOSFETとPチャネルMOSFETのデュアル構成となっているため、単相ブラシレスDCモーターやブラシ付きDCモーターの駆動用途して適しています。また、PチャネルMOSFETを電源ラインのON/OFF制御、NチャネルMOSFETをそのゲート制御に用いるロードスイッチ用途にも活用でき、部品実装面積と部品点数の削減に貢献できます。
今回の製品追加により、TSOP6Fパッケージを採用したデュアルタイプのMOSFET製品は、デュアルNチャネルMOSFET製品が３品種[注3]、デュアルPチャネルMOSFETの製品が１品種[注3]、Nチャネル＋PチャネルMOSFET製品が２品種[注3]となり、製品選択の幅が広がりました。
[注1]測定条件：ID=4.0A,Ta=25℃
[注2]測定条件：ID=-4.0A,Ta=25℃
[注3]2026年3月時点
特長の解説
- オン抵抗RDS(ON)を従来同耐圧類似別パッケージ品より約21%低減Nチャネル/PチャネルMOSFETのRDS(ON)が低く、値がほぼ同等
RDS(ON)がほぼ同等であるため、導通損失を低減し、機器の低消費電力化に貢献できます。さらにRDS(ON)の値が揃っているため、導通損失もほぼ同等となり、回路の設計が容易になります。 - 基板実装面積の削減に貢献するNチャネル＋Pチャネル構成のデュアルMOSFET
Nチャネル＋Pチャネル構成のデュアルMOSであることから、単相ブラシレスDCモーターおよびブラシ付きDCモーターの駆動回路に適用することで、部品点数と基板実装面積の削減に貢献できます。

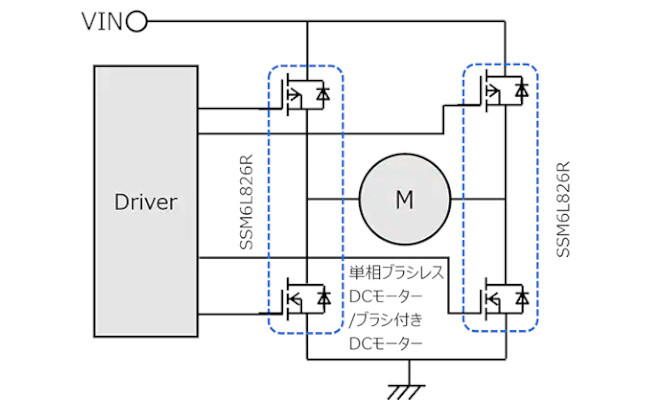

図1.単相ブラシレスDCモーター、およびブラシ付きDCモーター駆動回路への適用例

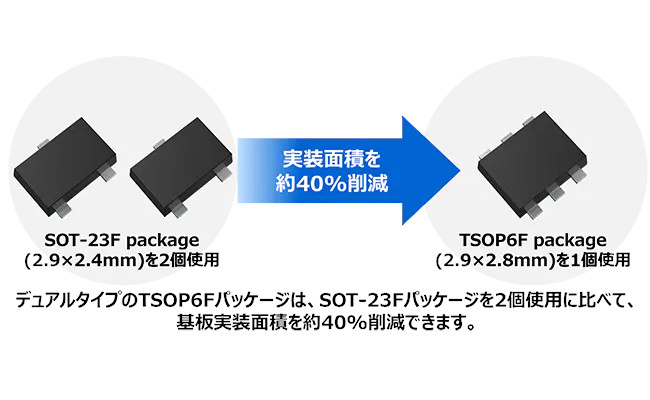

図2.基板実装面積比較
- 小型・高許容損失パッケージを採用
2.9×2.8×0.8mmの小型TSOP6Fパッケージを採用しており、実装面積の削減に貢献してあります。また、フラットリードにより、小型パッケージでありながら1.0Wの高い許容損失を実現してあります。
[注4]測定条件：ガラスエポキシ基板(FR4、25.4×25.4×1.6mm、Cu pad:645mm2)に実装)

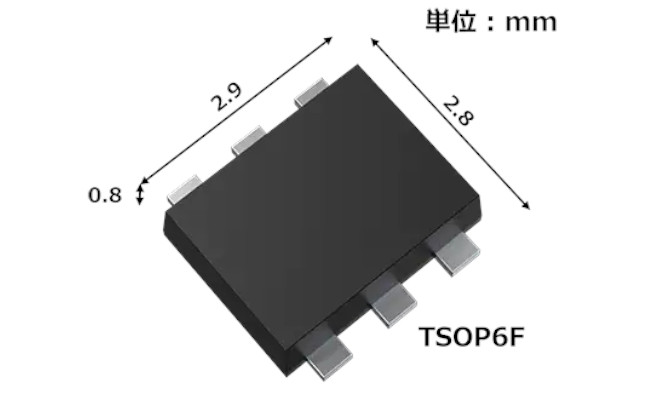

図3.TSOP6Fパッケージ外観図
有力アプリケーション
- 産業用途
サーバー（冷却ファンなど） - 民生用機器
デスクトップPC（冷却ファンなど）
家庭用電化製品（ロボットクリーナーなど）
ヘルスケア製品（電気シェーバー、電動歯ブラシなど）
新製品の主な仕様
（特に指定のない限り、Ta=25°C）
| 品番 | 極性 | パッケージ | 絶対最大定格 | 電気的特性 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 名称 | サイズ (mm) |
ドレイン・ ソース間 電圧 VDSS (V) |
ゲート・ ソース間 電圧 VGSS (V) |
ドレイン (DC) ID |
ドレイン・ ソース間 オン抵抗 RDS(ON) (mΩ) |
入力容量 Ciss (pF) |
ゲート 入力電荷量 Qg (nC) |
|||
| VGS= |4.5V| |
VGS= |10V| |
|||||||||
| Typ. | Max | Max | Typ. | Typ. | ||||||
| SSM6L826R |
Nチャネル ＋ Pチャネル |
TSOP6F | 2.9×2.8 ×0.8 |
30 | +20/-12 | 4 | 64 | 46 | 280 | 2.5 |
| -30 | -20/+10 | -4 | 73 | 45 | 492 | 6.2 | ||||
| SSM6L807R [注5] |
Nチャネル ＋ Pチャネル |
TSOP6F | 2.9×2.8 ×0.8 |
30 | ±12 | 4 | 39.1 | - | 310 | 3.2 |
| -20 | ±12 | -4 | 56 | 45 | 480 | 6.74 | ||||
| SSM6N815R [注5] |
Nチャネル デュアル |
TSOP6F | 2.9×2.8 ×0.8 |
100 | ±20 | 2 | 142 | 103 | 290 | 3.1 |
| SSM6N813R [注5] |
Nチャネル デュアル |
TSOP6F | 2.9×2.8 ×0.8 |
100 | ±20 | 3.5 | 154 | 112 | 242 | 3.6 |
| SSM6P816R [注5] |
Pチャネル デュアル |
TSOP6F | 2.9×2.8 ×0.8 |
-20 | ±10 | -6 | 30.1 | - | 1030 | 16.6 |
[注5]既存製品
