産業用機器の48V電源ライン保護に適した小型80V耐圧電子ヒューズ (eFuse IC) の発売

製品説明

電源ライン保護に必要な各種機能を内蔵したeFuse ICのラインアップに、80V耐圧の「TCKE1401NM」が追加されました。

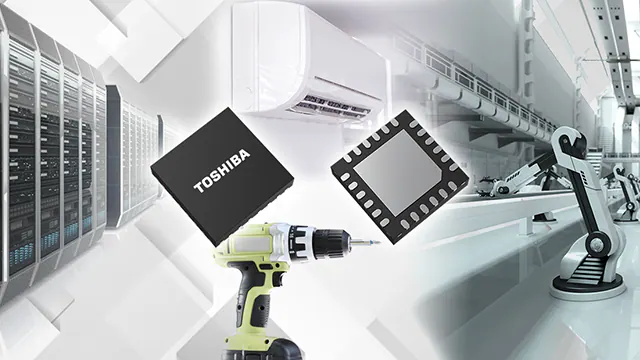

新製品は、80V耐圧eFuse ICとして業界最小クラス*1のVQFN24Dパッケージを採用しており、24V系電源や48V系電源といった産業用機器において多く使われる電源ライン保護回路やモーターロック等の過負荷時における高速シャットダウンが行えるため安全性向上と基板の小型化に貢献します。また6.0Aまでの出力電流能力を備えており、ファンや蓄電池といった産業機器の電源回路保護にも適しています。

eFuse ICは、異常電流や異常電圧などから後段回路を保護する半導体ヒューズです。従来のガラス管ヒューズやチップヒューズが備えていた「短絡保護」に加え、「過電流保護」「過電圧保護」「逆流防止」「入力逆接保護」「加熱保護」などの各種保護機能を１チップで実現できるため、電源ライン保護回路の高機能化と小型化に有効です。
主な保護機能として、過電流発生時に出力電流を制御する電流制限機能と、過電圧発生時にeFuse ICの出力をオフする出力シャットダウン機能を搭載しています。これらの動作しきい値は外付け抵抗で設定可能です。また、外付けMOSFETを用いた常時監視逆流防止および入力逆接保護にも対応しており、eFuse IC自体と後段回路を保護します。
さらに、異常状態を外部回路へ通知するFLAG機能、出力電圧の状態を通知するパワーグッド機能、出力電流モニター機能を搭載しています、過熱保護機能では、想定外の短絡や異常発熱が発生した際にeFuse ICを速やかにオフし、後段回路を保護します。異常状態からの復帰方法は、eFuse IC単体で自動復帰するオートリトライと、外部信号により復帰するラッチオフの２種類を切り替えることができます。

これらのことから、メンテナンスコストを削減したい機器や、物理的に交換作業が困難な機器、瞬間の保護が求められる回路の保護において有効な選択肢となります。

今後も、電源ライン保護の安全性と信頼性の向上に貢献するeFuse ICの開発を行い、幅広いニーズに応える製品ラインアップの拡充を東芝デバイス＆ストレージ社は進めていきます。

*1：80V耐圧eFuse ICとして。2026年8月、東芝デバイス＆ストレージ社調べ。

応用機器

• 産業用機器(サーバー、ネットワーク機器、FA機器、ロボットなど)
• 民生機器(電動工具、家電機器など)


新製品の主な特徴
