産業用機器の高効率化・小型化に貢献するSiC MOSFETモジュールのラインアップ拡充
特長
- ドレイン・ソース間オン電圧（センス端子）が0.8V～0.9V（typ.）で、電力損失を低減。
- ターンオン/オフ損失が13～28mJ（typ.）で、高効率な動作を実現。
- MG400Q2YMS3は寄生インダクタンス12nH（typ.）で、サージ電圧を抑制し高速スイッチングに対応。
- 一般的なSi IGBTモジュールと同パッケージで、既存システムへの導入が容易。
- MG600Q2YMS3およびMG400V2YMS3にサーミスターを内蔵し、温度管理を強化。
メーカー：東芝デバイス＆ストレージ株式会社

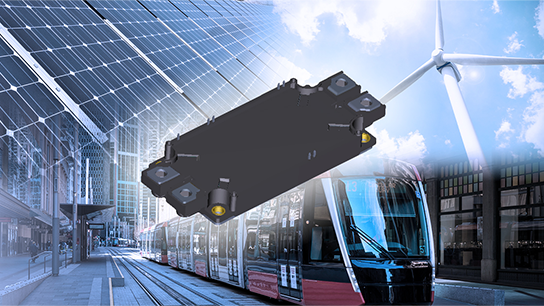

産業用機器向けに第3世代シリコンカーバイド（SiC）MOSFETチップを搭載した1200Vおよび1700V耐圧のSiC MOSFETモジュールを製品化し、ラインアップを拡充しました。
これにより、2-153A1AパッケージのSiC MOSFETモジュールは、MG600Q2YMS3（1200V / 600A）、MG400Q2YMS3（1200V / 400A）、MG400V2YMS3（1700V / 400A）、MG250V2YMS3（1700V / 250A）、MG250YD2YMS3（2200V / 250A）の5製品で構成されます。
これらのモジュールは、低損失特性と高速スイッチング性能を特徴とし、鉄道車両、再生可能エネルギー発電システム、産業用モーター制御機器などの高効率化・小型化に貢献します。
主な製品は以下の通りです。
MG600Q2YMS3（1200V / 600A）：低オン電圧と低スイッチング損失を実現。
MG400Q2YMS3（1200V / 400A）：高周波絶縁DC-DCコンバーターに最適な低寄生インダクタンス。
MG400V2YMS3（1700V / 400A）：一般的なSi IGBTモジュールと取り付け互換。
応用機器
- 産業用機器
- 鉄道車両向けインバーター・コンバーターおよび補助電源
- 再生可能エネルギー発電システム
- 産業用モーター制御機器
- 高周波絶縁DC-DCコンバーターなど
| 品番 | MG400Q2YMS3 |
||||||
| 絶対 最大定格 |
当社パッケージ名称 |
2-153A1A |
|||||
| ドレイン・ソース間電圧 VDSS（V） |
1200 |
||||||
| ゲート・ソース間電圧 VGSS（V） |
+25／-10 |
||||||
| ドレイン電流（DC）ID（A） |
400 |
||||||
| ドレイン電流（パルス）IDP（A） |
800 |
||||||
| チャネル温度TCh（℃） |
150 |
||||||
| 絶縁耐圧Visol（Vrms） |
4000 |
||||||
| 電気的 特性 |
ドレイン・ソース間オン電圧（センス端子）VDS（ON）sense（V） | ID=400A、VGS=+20V、Tch=25℃ | Typ. | 0.9 |
|||
| ソース・ドレイン間オン電圧（センス端子）VSD（ON）sense（V） | IS=400A、VGS=+20V、Tch=25℃ | Typ. | 0.8 |
||||
| ソース・ドレイン間オフ電圧（センス端子）VSD（Off）sense（V） | IS=400A、VGS=-6V、Tch=25℃ | Typ. | 1.6 |
||||
| ターンオンスイッチング損失EON（mJ） | VDD=600V、ID=400A、TCh=150℃ | Typ. | 13 |
||||
| ターンオフスイッチング損失EOff（mJ） | Typ. | 13 |
|||||
| 寄生インダク タンス |
LsPN（nH） | Typ. | 12 |
||||
| LsPN | P端子-N端子間 | - | 12 | - | nH | ||
| サーミスター 定格抵抗 |
R | TC=25℃ | 3.5 | 5.0 | 6.5 | KΩ | |
| TC=150℃ | 125 | 165 | 205 | Ω | |||
| サーミスター B定数 |
B | TNTC=25~150℃ | - | 3375 | - | K | |
| 品番 | MG600Q2YMS3 |
||||||
| 絶対 最大定格 |
東芝パッケージ名称 | 2-153A1A |
|||||
| ドレイン・ソース間電圧 VDSS（V） | 1200 |
||||||
| ゲート・ソース間電圧 VGSS（V） | +25／-10 |
||||||
| ドレイン電流（DC）ID（A） | 600 |
||||||
| ドレイン電流（パルス）IDP（A） | 1200 |
||||||
| チャネル温度TCh（℃） | 150 |
||||||
| 絶縁耐圧Visol（Vrms） | 4000 |
||||||
| 電気的 特性 |
ドレイン・ソース間オン電圧（センス端子）VDS（ON）sense typ.（V） | @VGS=+20V、TCh=25℃ | 0.9@ID=600A |
||||
| ソース・ドレイン間オン電圧（センス端子）VSD（ON）sense typ.（V） | @VGS=+20V、Tch=25℃ | 0.8@Is=600A |
|||||
| ソース・ドレイン間オフ電圧（センス端子）VSD（Off）sense typ.（V） | @VGS=-6V、TCh=25℃ | 1.6@Is=600A |
|||||
| ターンオンスイッチング損失EON typ.（mJ） | @Tch=150℃ | 25@VDS=600V、 ID=600A |
|||||
| ターンオフスイッチング損失EOff typ.（mJ） | @Tch=150℃ | 28@VDS=600V、 ID=600A |
|||||
| 寄生インダク タンス |
LsPN | P端子-N端子間 | - | 12 | - | nH | |
| サーミスター 定格抵抗 |
R | TC=25℃ | 3.5 | 5.0 | 6.5 | KΩ | |
| TC=150℃ | 125 | 165 | 205 | Ω | |||
| サーミスター B定数 |
B | TNTC=25~150℃ | - | 3375 | - | K | |
| サーミスター 特性 |
サーミスター定格抵抗 R typ.（KΩ） | 5.0 |
|||||
| サーミスターB定数 B typ.（K） | @TNTC=25~150℃ | 3375 |
|||||
| 品番 | MG400V2YMS3 | ||||||
| 絶対 最大定格 |
東芝パッケージ名称 | 2-153A1A | |||||
| ドレイン・ソース間電圧 VDSS（V） | 1700 | ||||||
| ゲート・ソース間電圧 VGSS（V） | +25／-10 | ||||||
| ドレイン電流（DC）ID（A） | 400 | ||||||
| ドレイン電流（パルス）IDP（A） | 800 | ||||||
| チャネル温度TCh（℃） | 150 | ||||||
| 絶縁耐圧Visol（Vrms） | 4000 | ||||||
| 電気的 特性 |
ドレイン・ソース間オン電圧（センス端子）VDS（ON）sense typ.（V） | @VGS=+20V、TCh=25℃ | 0.8@ID=400A | ||||
| ソース・ドレイン間オン電圧（センス端子）VSD（ON）sense typ.（V） | @VGS=+20V、Tch=25℃ | 0.8@Is=400A | |||||
| ソース・ドレイン間オフ電圧（センス端子）VSD（Off）sense typ.（V） | @VGS=-6V、TCh=25℃ | 1.6@Is=400A | |||||
| ターンオンスイッチング損失EON typ.（mJ） | @Tch=150℃ | 28@VDS=900V、 ID=400A |
|||||
| ターンオフスイッチング損失EOff typ.（mJ） | @Tch=150℃ | 27@VDS=900V、 ID=400A |
|||||
| 寄生インダク タンス |
LsPN | P端子-N端子間 | - | 12 | - | nH | |
| サーミスター 定格抵抗 |
R | TC=25℃ | 3.5 | 5.0 | 6.5 | KΩ | |
| TC=150℃ | 125 | 165 | 205 | Ω | |||
| サーミスター B定数 |
B | TNTC=25~150℃ | - | 3375 | - | K | |
| サーミスター 特性 |
サーミスター定格抵抗 R typ.（KΩ） | 5.0 | |||||
| サーミスターB定数 B typ.（K） | @TNTC=25~150℃ | 3375 | |||||
