山洋電気株式会社

山洋電気グループは1927年に創業し、電気機器の輸入販売から事業をスタートしました。その後、1932年、現在の無停電電源装置を中心としたSANUPSブランドの源流となる、無線通信機用電源を開発しました。そしてSANUPSの回転技術を生かし、1952年にはACサーボモータ、DCサーボモータをはじめとするSANMOTIONを日本で初めて製品化しました。さらに1965年には、モータの技術を生かした、冷却ファンを擁する San Ace ブランドを立ち上げ、現在はSANUPS・SANMOTION・San Aceの3つのブランドで事業をおこなっています。

sanyodenki

本社所在地東京都豊島区南大塚3-33-1
URL   :https://www.sanyodenki.co.jp
取扱製品    :LiB Pack

feature_diagram

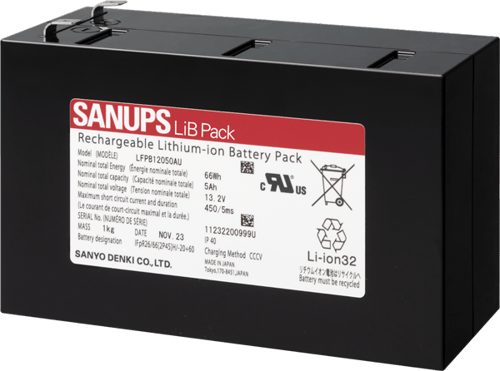

SANUPS LiB Pack

安全性が高く、高出力(45A)で 使用できる電池パック

sanyo-denki

製品の特徴



高い安全性

安全性の高いリン酸鉄系の電池セルを採用しました。
電池パック内に保護回路を内蔵しました。電池パックが異常を検知した場合は,充放電回路を遮断できます。
また,保護回路を完全に二重化し,より高い安全性を実現しました。
蓄電池の安全規格UL1973※1を取得しました。

※1 定置型および動力補助電源用途で使用する電池の安全性に関するUL規格。

高性能

急速充放電ができます。大電流の出力を必要とする用途に最適です。
無人搬送車(AGV)などの充放電を繰り返す機器で使用した場合,充電時間を短縮でき機器の稼働率を向上,
運用効率を高めることができます。

長寿命

電池パックの期待寿命は10年です※2。装置をメンテナンスするコストを削減できます。

※2 1日1回の充放電で,周囲温度30℃の場合。保証値ではありません。

高い耐環境性

動作温度範囲は−20 ~ +60℃(型番:LFPB12050AU00の場合)です。
一般的な鉛蓄電池の動作温度の上限は+40℃のため,リチウムイオン電池に置き換えることで,動作温度範囲を広げることができ,より過酷な環境下で使用できます。

バッテリマネジメント機能を内蔵

リチウムイオン電池パック内に,セル電圧の監視や保護回路などのバッテリマネジメント機能を内蔵しました。
外付けのバッテリマネジメントシステムが不要で,電池パックのみでかんたんに使用できます。



仕様

ご注文型番
1梱包に電池パックが5個入っています
LFPB12050AU00 LFPB12050AUI00 備考
モデル名 LFPB12050AU LFPB12050AUI
セル構成 2並列4直列
特性 公称エネルギー 66 Wh   出荷時の初期特性
公称容量 5.0 Ah   出荷時の初期特性
公称電圧 13.2 V   3.3 V/セル
放電特性 放電終止電圧 9.2 V   2.3 V/セル
推奨放電電流 5 A
最大放電電流(連続) 45 A
最大放電電流(パルス) 100 A   パルス時間 100 ms
充電特性 充電電圧範囲 13.8 ~ 14.4 V 13.8 ~ 14.0 V
推奨充電電流 周囲温度 0°C以上 2 A
周囲温度 0°C未満 0.5 A
最大充電電流(連続) 周囲温度 +15°C以上 10 A
周囲温度 動作時 -20 ~ +60°C 0 ~ +60°C
保護等級 IP40
適合規格 UL1973, CE, UN38.3 UL1973, CE,
UN38.3,
IEC62133-2

UL認証番号 MH66168



電池パックの接続数は,最大で4直列4並列(計16個)です。絶対に、指定以上の電池パックを接続しないでください。
電池パックが破損するおそれがあります。
ただし、UL規格品として使用する場合は、4直列1並列までとしてください。
■保護機能
過充電保護 各セル電圧の過充電状態を検出し、充電回路を遮断する機能
過放電保護  各セル電圧の過放電状態を検出し、放電回路を遮断する機能
充電過電流保護 充電過電流を検出し、充電回路を遮断する機能
放電過電流保護 放電過電流を検出し、放電回路を遮断する機能
高温保護 電池の高温状態を検出して、充放電回路を遮断する機能
低温保護 電池の低温状態を検出して、充放電回路を遮断する機能

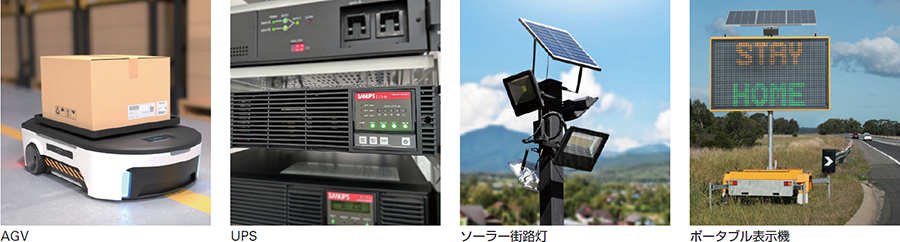

用途例

sanyodenki-001

資料ダウンロード

安全性の高いリン酸鉄系の電池セルを採用した、高出力で使用できる電池パック /

SANUPS LiB Pack 製品カタログ
